Ячейка карьерная унифицированная трансформаторная (подстанция) ЯКУ-1-Т наружной установки предназначена для работы в сетях трехфазного тока напряжением 6-10 кВ для подключения питания и защиты карьерных установок и сетей с линейным напряжением 380В и 220В.
Гарантия: 30 мес.
Гарантия: 30 мес.
Подстанции мощностью 100-1000 кВА имеют различные габариты в зависимости от мощности и количества трансформаторов и других электроустановок.
Данные подстанции могут быть оснащены дополнительным разделительным трансформатором типа ТСЗ 380/220В, мощностью не более 40 кВА. Возможно изготовление подстанции ЯКУ-1-Т с двумя силовыми трансформаторами мощностью до 630 кВА.

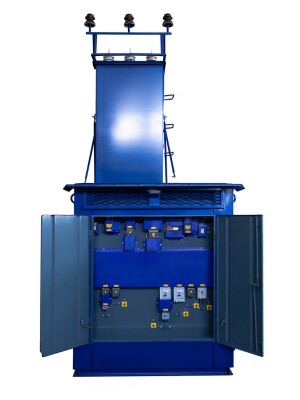

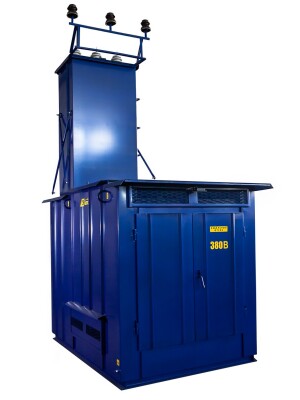

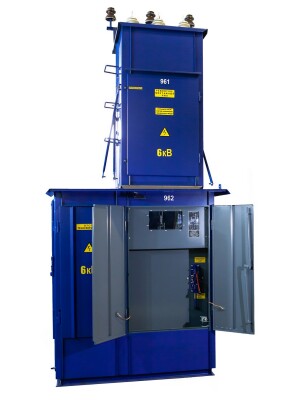

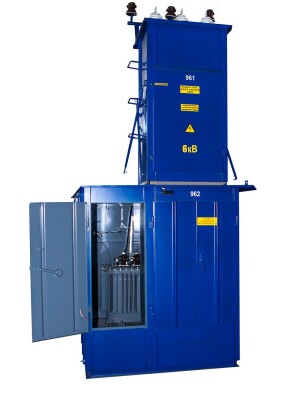

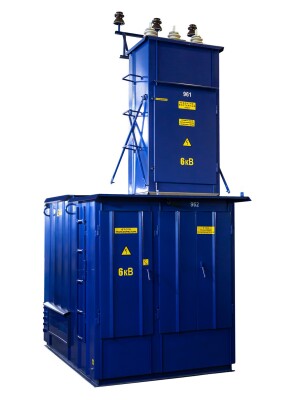

Конструктивно подстанция состоит из кабины и мачты воздушного ввода - вывода. На мачте размещаются проходные изоляторы, ограничители перенапряжений ОПН и штыревые изоляторы. Внутри мачты расположены вводные и отходящие гибкие перемычки, закрепленные на опорных изоляторах.
Кабина ячейки разделена на несколько отсеков:
Данные подстанции могут быть оснащены дополнительным разделительным трансформатором типа ТСЗ 380/220В, мощностью не более 40 кВА. Возможно изготовление подстанции ЯКУ-1-Т с двумя силовыми трансформаторами мощностью до 630 кВА.
Конструктивно подстанция состоит из кабины и мачты воздушного ввода - вывода. На мачте размещаются проходные изоляторы, ограничители перенапряжений ОПН и штыревые изоляторы. Внутри мачты расположены вводные и отходящие гибкие перемычки, закрепленные на опорных изоляторах.
Кабина ячейки разделена на несколько отсеков:
