Ячейка карьерная унифицированная трансформаторная (подстанция) ЯКУ-1-Т 10/6 кВ наружной установки предназначена для работы в сетях трехфазного тока для преобразования напряжения 10/6кВ и наоборот, для подключения карьерных потребителей и распределения электрической энергии при ОГР.
Гарантия: 30 мес.
Гарантия: 30 мес.
Подстанции мощностью 100-1000 кВА изготавливаются в закрытом корпусе и имеют различные габариты в зависимости от мощности трансформаторов.

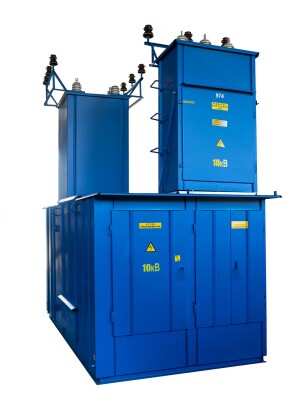

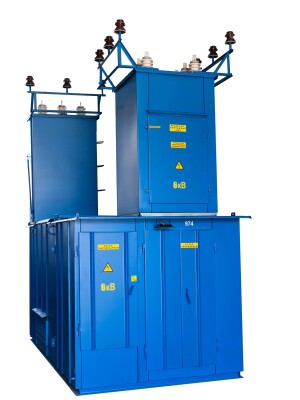

Конструктивно подстанция состоит из кабины и мачт воздушного ввода - вывода. На мачтах размещаются проходные изоляторы, ограничители перенапряжений ОПН и штыревые изоляторы. Внутри мачт расположены вводные и отходящие гибкие перемычки, закрепленные на опорных изоляторах.

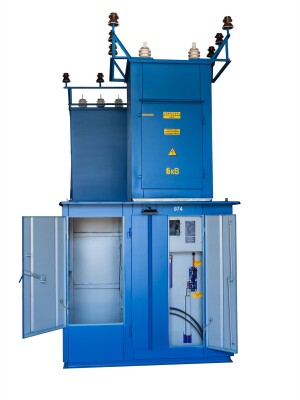

Кабина ячейки разделена на несколько отсеков:
Конструктивно подстанция состоит из кабины и мачт воздушного ввода - вывода. На мачтах размещаются проходные изоляторы, ограничители перенапряжений ОПН и штыревые изоляторы. Внутри мачт расположены вводные и отходящие гибкие перемычки, закрепленные на опорных изоляторах.
Кабина ячейки разделена на несколько отсеков:
отсек управления вводом;
отсек вводного разъединителя;
отсек силового трансформатора;
отсек управления выводом.
отсек отходящего разъединителя.
Для подъема обслуживающего персонала на ячейку предусмотрена поворотная лестница. Стопорный болт лестницы размещен в отсеке выключателя, доступ в который возможен только после отключения разъединителя и включения заземляющих ножей.
Корпус ячейки имеет жесткую конструкцию с силовой рамой из профильной трубы и обшивки с дополнительными ребрами жесткости
Ячейка устанавливается на салазки с жесткой сцепкой (по заказу могут поставляться вместе с ячейкой).
Безопасность обслуживания ячейки обеспечивается наличием требуемых блокировок.
Подстанции мощностью 1600-2500 кВА изготавливаются в виде двух отдельных ячеек ЯКУ-1 и силового трансформатора со специальным защитным кожухом. Могут устанавливаться отдельно или на единых салазках.
Управление подстанцией осуществляется системой защиты контроля и управления СЗКУ-1.
Система СЗКУ-1 обеспечивает следующие типы защит на вводной и отходящих ячейках:
Управление подстанцией осуществляется системой защиты контроля и управления СЗКУ-1.
Система СЗКУ-1 обеспечивает следующие типы защит на вводной и отходящих ячейках:
максимально-токовую МТЗ с выдержкой времени;
токовую отсечку;
защиту минимального напряжения;
защиту от замыканий на «землю»;
защиту при обрыве заземляющей жилы кабеля БКЗЖ чувствительностью 29 Ом и более.
Все защиты имеют встроенные схемы оперативного контроля исправности и световую сигнализацию срабатывания. Система может быть выполнена на базе электронных реле производства ООО НПП «ЭЛЕКОР» или на базе микропроцессорных блоков типа БЗП-02, БМРЗ-101, DRP-100, МКЗП-Микро 2.0 и т.д. По желанию заказчика ячейка может быть оборудована электронным счетчиком для дистанционного учета электроэнергии любого типа.
Ячейки ЯКУ-1-Т могут быть выполнены в различных исполнениях ввода - вывода:
Ячейки ЯКУ-1-Т могут быть выполнены в различных исполнениях ввода - вывода:
Воздушный ввод – кабельный вывод
Воздушный ввод – воздушный вывод
Кабельный ввод – кабельный вывод
Кабельный ввод – воздушный вывод
