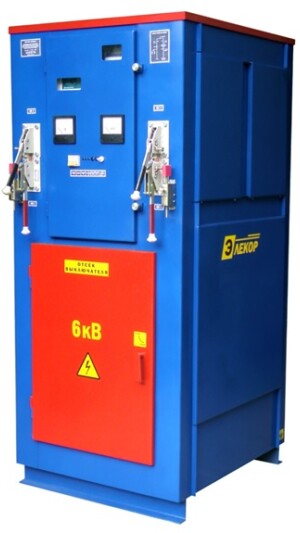

Ячейка карьерная унифицированная ЯКУ-1-КРУ(ВЭ) (распредустройство комплектное внутренней установки для экскаваторов) с системой защиты, контроля и управления СЗКУ-1 предназначена для питания напряжением 6кВ трансформатора собственных нужд и сетевого двигателя генераторной группы главных приводов карьерных экскаваторов.
Гарантия: 30 мес.

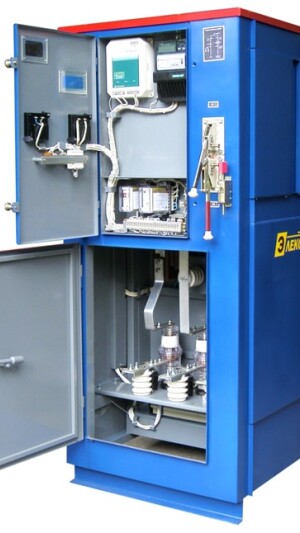

Ячейка разделена на отсеки:
Гарантия: 30 мес.
Ячейка разделена на отсеки:
отсек разъединителей
отсек выключателя сетевого двигателя
отсек питания трансформатора собственных нужд, в котором могут быть размещены либо предохранители типа ПКТ, либо вакуумный выключатель ВВ/TEL в зависимости от требований заказчика.
Для визуального наблюдения за положением контактных и заземляющих ножей разъединителей предусмотрены два окна, расположенных на боковой стенке ячейки. Окна являются съемными и при необходимости их можно переставить на другую боковую стенку. Болты крепления окон находятся в отсеке разъединителей, доступ в который возможен через верхнюю часть ячейки после снятия крышки.
Ячейка снабжена дверями:
Ячейка снабжена дверями:
передняя – для обслуживания отсека выключателя сетевого двигателя;
задняя – для обслуживания отсека питания трансформатора собственных нужд Для подъема ячейки служат две рым-гайки.
Управление ячейкой осуществляется системой защиты контроля и управления СЗКУ-1.
Система СЗКУ-1 обеспечивает следующие типы защит:
Система СЗКУ-1 обеспечивает следующие типы защит:
максимально-токовую МТЗ с выдержкой времени;
токовую отсечку;
защиту минимального напряжения.
Все защиты имеют встроенные схемы оперативного контроля исправности и световую сигнализацию срабатывания. Система может быть выполнена на базе электронных реле производства ООО НПП «ЭЛЕКОР» или на базе микропроцессорных блоков типа БЗП-01, БМРЗ-101, DRP-100, МКЗП-Мико 2.0 и т.д. По желанию заказчика ячейка может быть оборудована электронным счетчиком для дистанционного учета электроэнергии любого типа.
